Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUMARC 2023
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qq886796
- Banca
- FUMARC
- Órgão
- AL-MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Apoio Legislativo - Técnico em Eletrônica

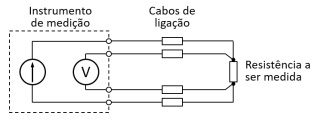

Em muitos ohmímetros, a resistência dos cabos do instrumento é somada à resistência que se quer medir, causando um erro na medida, principalmente se o valor da resistência a ser medida for da mesma ordem de grandeza da resistência dos cabos. Alguns instrumentos resolvem esse problema através de uma ligação a quatro fios, conforme mostrado no diagrama abaixo.
Essa ligação a quatro fios é chamada de
Essa ligação a quatro fios é chamada de- Aligação balanceada.
- Bmétodo Kelvin.
- Cponte de Wheatstone.
- Dponte de Wien.
