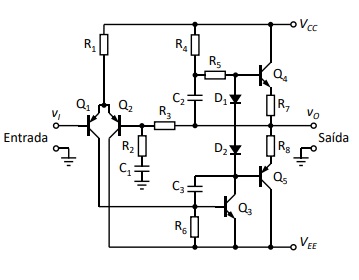

Abaixo é mostrado o diagrama esquemático de um amplificador de potência de áudio. Por causa de um problema de fabricação, os diodos D1 e D2 passaram a se comportar como curto-circuito.
O efeito que esse problema causará no funcionamento do amplificador está corretamente descrito em:
O efeito que esse problema causará no funcionamento do amplificador está corretamente descrito em:- AA corrente quiescente dos transistores Q4 e Q5 aumentará em relação ao funcionamento normal, elevando a temperatura dos mesmos.
- BA corrente quiescente dos transistores Q4 e Q5 irá tornar-se igual a zero, causando distorção de cruzamento (crossover).
- CO amplificador continuará funcionando, porém, a máxima tensão de saída será limitada a metade do valor em relação ao funcionamento normal.
- DO amplificador não irá funcionar, ou seja, quando excitado convenientemente na entrada, não haverá tensão alguma na saída.
