Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — FUMARC 2023

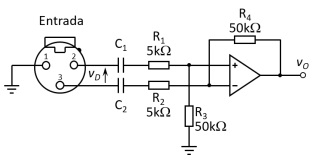

Muitos equipamentos profissionais de áudio fazem interconexões através de uma ligação conhecida como “linha balanceada”.Abaixo é mostrado um circuito de entrada para esse tipo de ligação, onde os componentes devem ser considerados ideais.São funções do circuito mostrado, EXCETO:

1. AAtenuar os componentes de altas frequências do sinal de entrada.
2. BBloquear componentes de tensão contínua eventualmente presentes no sinal de entrada.
3. CProver um ganho de tensão (vO/vD) na faixa de passagem igual a +20 dB.
4. DRejeitar ruídos de modo comum do sinal de entrada.
