Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — FUNCERN 2023
EletroeletrônicaEletrônica Analógica em Eletroeletrônica
- Código
- qq889134
- Banca
- FUNCERN
- Órgão
- Câmara de Natal - RN
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Legislativo (TLNM) - Técnico em Eletrônica

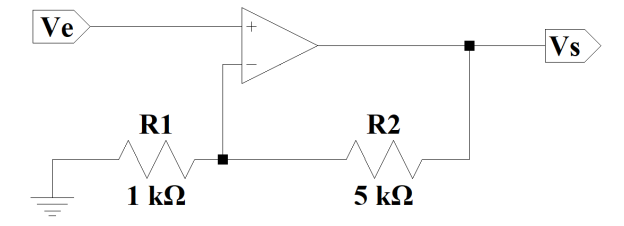

Os amplificadores operacionais são componentes da eletrônica analógica que são extremamente versáteis, e a depender de sua configuração, podem atuar como amplificadores de sinais, amplificador de pequenos sinais para instrumentação, filtros ativos etc. O circuito abaixo apresenta uma configuração simples com amplificador operacional.
Trata-se de um circuito
Trata-se de um circuito- Aamplificador de tensão inversor com ganho igual a -6.
- Bamplificador de tensão inversor com ganho igual a -5.
- Camplificador de tensão não inversor com ganho igual a 5.
- Damplificador de tensão não inversor com ganho igual a 6.
