Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — FUNCERN 2023
EletroeletrônicaEletrônica Digital em Eletroeletrônica
- Código
- qq889135
- Banca
- FUNCERN
- Órgão
- Câmara de Natal - RN
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Legislativo (TLNM) - Técnico em Eletrônica

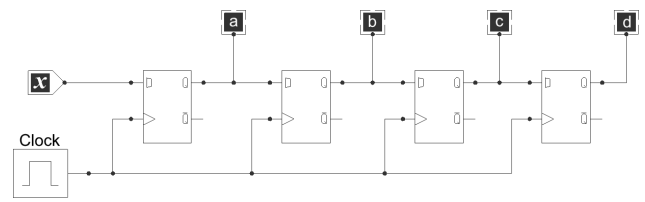

Os flip-flops são componentes síncronos da eletrônica digital que permitem a construção de diversos circuitos mais complexos, como contadores, memórias e registradores de diversas finalidades. O diagrama abaixo apresenta uma aplicação utilizando flip-flops do tipo “D”:
Esse circuito está representando um
Esse circuito está representando um- Acontador em anel.
- Bcontador hexadecimal.
- Cdecodificador BCD.
- Dregistrador de deslocamento.
