Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2023
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qq889142
- Banca
- FUNCERN
- Órgão
- Câmara de Natal - RN
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Legislativo (TLNM) - Técnico em Eletrônica

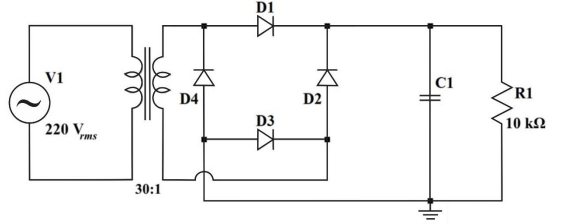

Circuitos retificadores são responsáveis por converter energia elétrica de natureza alternada para contínua. Uma das topologias mais utilizadas é a associação do “Retificador de Onda Completa do Tipo Ponte” à saída de um transformador, como mostra a figura abaixo.
Nessa representação, considere que a fonte V1 é de natureza alternada, seu valor eficaz é de 220 volts e sua frequência é de 60 Hz; que o transformador é ideal e possui relação de transformação de 30:1; que os diodos são de silício e, portanto, apresentam uma queda de tensão de 0.7 volts, cada; que o capacitor possui uma capacitância suficiente para remover qualquer oscilação de tensão; e que a resistência de carga, R1, possui 10k ohms. A partir dessas especificações, a corrente contínua na saída será igual a
Nessa representação, considere que a fonte V1 é de natureza alternada, seu valor eficaz é de 220 volts e sua frequência é de 60 Hz; que o transformador é ideal e possui relação de transformação de 30:1; que os diodos são de silício e, portanto, apresentam uma queda de tensão de 0.7 volts, cada; que o capacitor possui uma capacitância suficiente para remover qualquer oscilação de tensão; e que a resistência de carga, R1, possui 10k ohms. A partir dessas especificações, a corrente contínua na saída será igual a- A733 µA.
- B897 µA.
- C593 µA.
- D1037 µA.
