Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — FUNCERN 2023

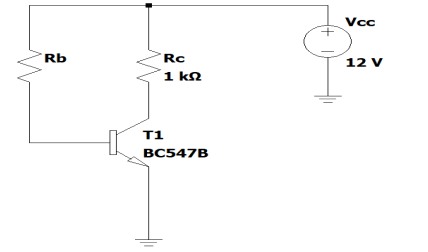

O diagrama abaixo representa um estágio CC de autopolarização utilizando transistor NPN. Nesse diagrama, o Vcc é a tensão auxiliar de natureza contínua; Rb é o resistor de base; e Rc é a resistência de coletor. O ganho típico em corrente contínua (hfe) do transistor BC547B é de 300, e sua tensão entre base-emissor (Vbe) é de 0.7 V.Para que esse transistor opere com a tensão emissor-coletor (Vce) igual a 6V, o valor do resistor de base Rb deve ser de

1. A150 kΩ.
2. B300 kΩ.
3. C565 kΩ.
4. D1130 kΩ.
