Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FUNCERN 2023
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qq889145
- Banca
- FUNCERN
- Órgão
- Câmara de Natal - RN
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Legislativo (TLNM) - Técnico em Eletrônica

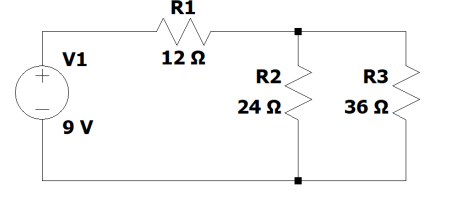

O diagrama abaixo representa um circuito resistivo em corrente contínua. Nesse circuito, a fonte V1 é responsável pelo fornecimento de energia aos resistores.
Portanto, a potência fornecida pela fonte V1, nesta configuração, é de, aproximadamente,
Portanto, a potência fornecida pela fonte V1, nesta configuração, é de, aproximadamente,- A2.3 W.
- B1.1 W.
- C3.1 W.
- D6.8 W.
