Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FUNDATEC 2023
Banco de Dados›DER - Diagrama de Entidade e Relacionamento
Código
qq890097
Banca
FUNDATEC
Órgão
BRDE
Ano
2023
Nível
Superior
Cargo
Analista de Sistemas - Administração de Banco de Dados

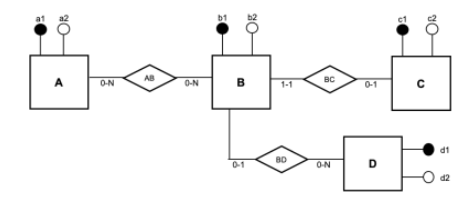

Considere o diagrama Entidade-Relacionamento abaixo, desenhado de acordo com a notação proposta em Heuser (2009), baseada na proposta por Peter Chen com as extensões mais populares. As caixas representam as entidades, os losangos os relacionamentos, as cardinalidades dos relacionamentos são representadas por pares (min-max), e os “pirulitos” representam os atributos. Quando pintado de preto, um “pirulito” representa uma restrição de identificação.Foi solicitado à projetista que fizesse um modelo lógico relacional correspondente a este DER. A projetista mapeou as entidades A, B, C e D nas tabelas A, B, C e D, respectivamente, cada qual com sua chave primária (atributos a1, b1, c1 e d1, respectivamente) e demais atributos (a2, b2, c2 e d2, respectivamente).Considere as seguintes assertivas sobre o mapeamento dos relacionamentos:I. Deve ser criada uma tabela própria para representar o relacionamento AB, na qual deve haver colunas (chaves estrangeiras) referenciando as chaves primárias das tabelas A e B.II. O relacionamento BD pode ser modelado como uma coluna adicional na tabela B (chave estrangeira referenciando a chave primária da tabela D).III. O relacionamento BC pode ser modelado como uma coluna adicional (chave estrangeira) na tabela C ou B, sendo essas escolhas equivalentes. Se incluído na tabela C, esse atributo deve referenciar a chave primária da tabela B, e se incluído na tabela B, deve referenciar a chave primária da tabela C.Quais estão corretas?
AApenas III.
BApenas I e II.
CApenas I e III.
DApenas II e III.
EI, II e III.
Revelar gabarito e comentário▾
GabaritoC — Apenas I e III.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Mapeamento DER para Modelo Relacional
Gabarito: letra C — estão corretas as assertivas I e III. A assertiva II está incorreta porque o relacionamento BD, sendo muitos-para-muitos (N:M), não pode ser representado por uma simples coluna de chave estrangeira em uma das tabelas; exige uma tabela associativa própria. A regra central do mapeamento é: relacionamentos 1:N são resolvidos com chave estrangeira no lado N, enquanto relacionamentos N:M exigem uma tabela própria para representar a associação.
O mapeamento de um Diagrama Entidade-Relacionamento (DER) para o modelo relacional segue regras bem definidas, que dependem da cardinalidade de cada relacionamento. A cardinalidade, representada por pares (min, max), indica quantas ocorrências de uma entidade podem estar associadas a uma ocorrência da outra. É essa cardinalidade que determina se o relacionamento será representado por uma coluna adicional (chave estrangeira) ou por uma tabela própria.
A regra prática é a seguinte: quando a cardinalidade máxima de um dos lados é 1 (relacionamento 1:1 ou 1:N), a chave estrangeira deve ser colocada no lado da cardinalidade N (ou em qualquer um dos lados, no caso 1:1). Quando a cardinalidade máxima de ambos os lados é N (relacionamento N:M), é obrigatória a criação de uma tabela associativa, que conterá as chaves estrangeiras das duas entidades participantes, formando uma chave primária composta.
Vamos aplicar essa regra aos relacionamentos do diagrama. O relacionamento AB, por ser muitos-para-muitos (N:M), exige a criação de uma tabela própria. O relacionamento BD, também muitos-para-muitos, exige o mesmo tratamento. Já o relacionamento BC, sendo um-para-muitos (1:N), pode ser representado por uma chave estrangeira na tabela do lado N, que é a tabela C.
A pegadinha da questão está em analisar a cardinalidade de cada relacionamento. A assertiva II afirma que o relacionamento BD pode ser modelado como uma coluna adicional na tabela B, o que só seria possível se a cardinalidade máxima do lado D fosse 1. Como o relacionamento é N:M, essa abordagem é incorreta.
NÃO CAIA NESSA!
A banca explora a confusão entre relacionamentos 1:N e N:M. No relacionamento 1:N, a chave estrangeira fica no lado N. No relacionamento N:M, é obrigatória a criação de uma tabela associativa. A assertiva II tenta aplicar a regra do 1:N a um relacionamento N:M, o que é um erro clássico.
Relacionamento
Cardinalidade
Representação no Modelo Relacional
Tabela que recebe a FK
Tabela associativa criada?
AB
N:M
Tabela própria (associativa) com FKs de A e B
—
Sim
BD
N:M
Tabela própria (associativa) com FKs de B e D
—
Sim
BC
1:N
Coluna FK no lado N (tabela C) referenciando B
C
Não
Assertiva I — ✅ Correta
A assertiva I afirma que deve ser criada uma tabela própria para representar o relacionamento AB, com colunas referenciando as chaves primárias de A e B. Isso está correto, pois o relacionamento AB é muitos-para-muitos (N:M). Em um relacionamento N:M, a representação no modelo relacional exige uma tabela associativa (ou tabela de ligação), que terá como chave estrangeira as chaves primárias das duas entidades participantes. Essa tabela associativa pode ter atributos próprios, mas, no mínimo, deve conter as duas chaves estrangeiras.
Assertiva II — ❌ Incorreta
A assertiva II afirma que o relacionamento BD pode ser modelado como uma coluna adicional na tabela B, referenciando a chave primária de D. Isso está incorreto, pois o relacionamento BD é muitos-para-muitos (N:M). Se a cardinalidade máxima do lado D fosse 1, a chave estrangeira poderia ser colocada na tabela B. No entanto, como a cardinalidade é N:M, essa abordagem não é válida. A forma correta de representar um relacionamento N:M é criar uma tabela associativa, que conterá as chaves estrangeiras de B e D.
Assertiva III — ✅ Correta
A assertiva III afirma que o relacionamento BC pode ser modelado como uma coluna adicional na tabela C ou B, sendo essas escolhas equivalentes. Isso está correto, pois o relacionamento BC é um-para-muitos (1:N). Nesse tipo de relacionamento, a chave estrangeira deve ser colocada no lado N, que é a tabela C. A assertiva também menciona que, se incluído na tabela C, o atributo deve referenciar a chave primária de B, e se incluído na tabela B, deve referenciar a chave primária de C. Isso está correto, pois a chave estrangeira sempre referencia a chave primária da tabela do lado "um". No entanto, a escolha de colocar a chave estrangeira na tabela B (lado 1) não é equivalente à de colocar na tabela C (lado N), pois a primeira geraria redundância de dados. A forma correta e mais eficiente é colocar a chave estrangeira na tabela C.
Gabarito: letra C — corretas as assertivas I e III.
