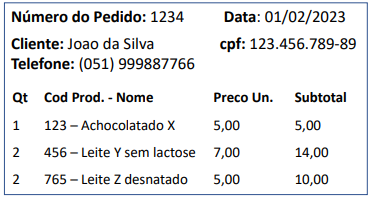

Considere que uma empresa deseja controlar os pedidos que clientes fazem de seus produtos. Clientes são identificados por um CPF único, produtos por um código único (codpro) e pedidos por um número único (nro). Existem produtos que não fazem parte de pedidos, e clientes que não fizeram pedidos. Ao registrar um pedido de um cliente, no qual podem ser incluídos um ou mais produtos, deve ser possível gerar o recibo exemplificado abaixo.Foi solicitado a um estagiário fazer um projeto conceitual utilizando o modelo EntidadeRelacionamento (ER). Recebeu como recomendação que o projeto deveria conter os dados necessários para gerar este recibo, considerar o emprego correto do modelo de dados ER, e evitar redundâncias de dados que possam levar a problemas de integridade na base de dados.Utilizando a notação gráfica proposta por Heuser (2009), baseada na proposta por Peter Chen com as extensões mais populares, o estagiário desenhou vários diagramas ER (DER). As caixas representam as entidades, os losangos os relacionamentos, as cardinalidades dos relacionamentos são representadas por pares (min-max), e os “pirulitos” representam os atributos. Quando pintado de preto, um “pirulito” representa uma restrição de identificação.Qual DER melhor atende às recomendações recebidas?

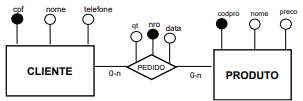

A

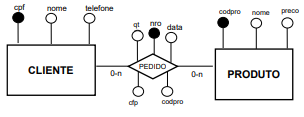

B
C
D
E
Revelar gabarito e comentário▾
GabaritoE — [imagem]
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Modelo Entidade-Relacionamento: Projeto Conceitual de Pedidos
Gabarito: letra E. O DER correto modela CLIENTE, PRODUTO e PEDIDO como entidades, com o relacionamento N:N entre PEDIDO e PRODUTO (um pedido contém vários produtos, e um produto pode estar em vários pedidos), e o relacionamento 1:N entre CLIENTE e PEDIDO (um cliente faz vários pedidos, mas cada pedido pertence a um único cliente). A alternativa E é a única que representa corretamente essas cardinalidades, permitindo gerar o recibo sem redundância.
O modelo Entidade-Relacionamento (MER) é um modelo conceitual de dados, ou seja, uma representação abstrata e de alto nível que descreve o que será armazenado no banco, sem se preocupar com como isso será implementado fisicamente. Ele é composto por três conceitos fundamentais: entidades (objetos do mundo real sobre os quais se deseja guardar informações, representadas por retângulos), atributos (características desses objetos, representados por elipses ou "pirulitos") e relacionamentos (associações entre entidades, representados por losangos). A cardinalidade de um relacionamento define quantas ocorrências de uma entidade podem estar associadas a uma ocorrência da outra, sendo representada por pares (min, max) — o mínimo indica se a participação é obrigatória (1) ou opcional (0), e o máximo indica se é única (1) ou múltipla (N).
No caso do enunciado, temos três entidades claras: CLIENTE (identificado por CPF), PRODUTO (identificado por codpro) e PEDIDO (identificado por nro). A análise dos requisitos revela as cardinalidades:
CLIENTE faz PEDIDO: um cliente pode fazer vários pedidos, mas cada pedido pertence a um único cliente. Como existem clientes que não fizeram pedidos, a participação de CLIENTE é opcional (mínimo 0), e como um pedido sempre pertence a um cliente, a participação de PEDIDO é obrigatória (mínimo 1). Logo, a cardinalidade é (0,N) para CLIENTE e (1,1) para PEDIDO.
PEDIDO contém PRODUTO: um pedido pode incluir um ou mais produtos, e um produto pode estar em vários pedidos. Como existem produtos que não fazem parte de pedidos, a participação de PRODUTO é opcional (mínimo 0), e como um pedido sempre tem pelo menos um produto, a participação de PEDIDO é obrigatória (mínimo 1). Logo, a cardinalidade é (1,N) para PEDIDO e (0,N) para PRODUTO.
A alternativa E é a única que representa corretamente essas cardinalidades, com o relacionamento N:N entre PEDIDO e PRODUTO e o relacionamento 1:N entre CLIENTE e PEDIDO. As demais alternativas ou modelam o relacionamento entre PEDIDO e PRODUTO como 1:N (o que impediria que um produto aparecesse em vários pedidos, contrariando o requisito), ou modelam o relacionamento entre CLIENTE e PEDIDO como N:N (o que permitiria que um pedido pertencesse a vários clientes, o que não faz sentido no contexto), ou ainda não representam corretamente a opcionalidade da participação.
A pegadinha da banca está em confundir a cardinalidade do relacionamento entre PEDIDO e PRODUTO. Como um pedido pode ter vários produtos, muitos candidatos assumem que a cardinalidade é 1:N, mas esquecem que um produto também pode estar em vários pedidos, tornando o relacionamento N:N. É essa distinção que separa a alternativa correta das demais.
Alternativa A — ❌ Incorreta
Esta alternativa modela o relacionamento entre PEDIDO e PRODUTO como 1:N, o que significa que um produto só pode pertencer a um único pedido. Isso contraria o requisito do enunciado, que afirma que "um produto pode estar em vários pedidos". A cardinalidade correta é N:N.
Alternativa B — ❌ Incorreta
Esta alternativa modela o relacionamento entre CLIENTE e PEDIDO como N:N, o que permitiria que um pedido pertencesse a vários clientes. Isso não faz sentido no contexto, pois um pedido é feito por um único cliente. A cardinalidade correta é 1:N.

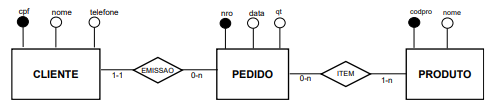

Alternativa C — ❌ Incorreta
Esta alternativa modela o relacionamento entre PEDIDO e PRODUTO como 1:N, o que impede que um produto apareça em vários pedidos. Além disso, pode não representar corretamente a opcionalidade da participação de PRODUTO, que deve ser (0,N).

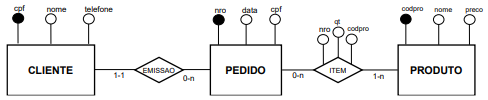

Alternativa D — ❌ Incorreta
Esta alternativa modela o relacionamento entre CLIENTE e PEDIDO como N:N, o que permitiria que um pedido pertencesse a vários clientes. Isso contraria o requisito de que um pedido é feito por um único cliente.

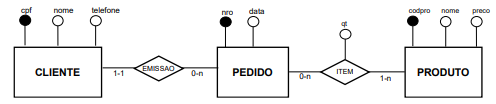

Alternativa E — ✅ Correta ⟵ GABARITO
Esta alternativa modela corretamente as três entidades e os dois relacionamentos: CLIENTE faz PEDIDO (1:N) e PEDIDO contém PRODUTO (N:N). As cardinalidades estão corretas, com a participação opcional de CLIENTE e PRODUTO (mínimo 0) e obrigatória de PEDIDO (mínimo 1). Isso permite gerar o recibo sem redundância e sem problemas de integridade.
A regra de ouro para esta questão é: um pedido tem vários produtos, e um produto pode estar em vários pedidos — logo, o relacionamento é N:N. A alternativa que representa isso corretamente é a letra E.
