Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FUNDATEC 2023
Banco de Dados›DER - Diagrama de Entidade e Relacionamento
Código
qq890171
Banca
FUNDATEC
Órgão
BRDE
Ano
2023
Nível
Superior
Cargo
Analista de Sistemas - Desenvolvimento de Sistemas

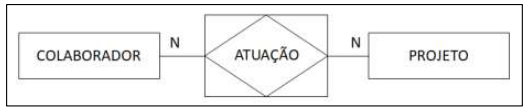

No diagrama de entidade relacionamento (DER) da Figura 2 abaixo, ATUAÇÃO é uma entidade do tipo ______.Figura 2 – Diagrama de entidade relacionamentoAssinale a alternativa que preenche corretamente a lacuna do trecho acima.
Aassociativa
Bagrupadora
Cespecializada
Dmúltipla
Eternária
Revelar gabarito e comentário▾
GabaritoA — associativa
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Entidade Associativa no DER
Gabarito: letra A. No Diagrama Entidade-Relacionamento (DER), ATUAÇÃO é uma entidade associativa, pois surge da redefinição de um relacionamento que passa a ser tratado como entidade, permitindo que ele próprio se relacione com outras entidades. Essa é a definição clássica do modelo entidade-relacionamento, representada graficamente por um losango envolto por um retângulo.
A entidade associativa é um dos conceitos mais cobrados em modelagem de dados, justamente porque resolve um problema prático: quando um relacionamento precisa ter atributos próprios ou se relacionar com outras entidades. Imagine o relacionamento N:M entre ALUNO e DISCIPLINA. Se quisermos registrar a NOTA de cada aluno em cada disciplina, a nota não pertence nem ao aluno nem à disciplina isoladamente — ela pertence ao relacionamento. Nesse caso, transformamos o relacionamento em uma entidade associativa (por exemplo, MATRÍCULA), que passa a ter seus próprios atributos e pode até se relacionar com outras entidades.
A distinção fundamental que a banca explora aqui é entre entidade associativa e relacionamento ternário. Enquanto a entidade associativa é um relacionamento que vira entidade (losango + retângulo), o relacionamento ternário é aquele que envolve três entidades simultaneamente, representado por um losango ligado a três retângulos. São conceitos vizinhos, mas com representações e propósitos diferentes — e é exatamente nessa fronteira que as alternativas se dividem.
Outro ponto que merece atenção: a entidade associativa é frequentemente confundida com a entidade fraca. A entidade fraca depende da existência de outra entidade (entidade forte) e não possui chave primária própria, sendo identificada pela combinação da chave da entidade forte com um discriminador. Já a entidade associativa não tem essa dependência existencial — ela é uma entidade plena, que pode ter chave própria e se relacionar livremente. Guarde essa diferença: fraca = dependência existencial; associativa = relacionamento promovido a entidade.
Na prática, a entidade associativa é criada principalmente quando há um relacionamento muitos-para-muitos (N:M) que precisa ser desmembrado em dois relacionamentos 1:N, ou quando se deseja associar uma entidade a um relacionamento existente. É o que ocorre no caso de ATUAÇÃO: ela representa a associação entre entidades (como FUNCIONÁRIO e PROJETO) e, por isso, é modelada como entidade associativa.
Critério
Entidade Associativa (ATUAÇÃO)
Relacionamento Ternário
Representação gráfica
Losango envolto por retângulo
Losango ligado a três retângulos
Origem
Relacionamento (geralmente N:M) promovido a entidade
Relacionamento simultâneo entre três entidades
Função
Ter atributos próprios e relacionar-se com outras entidades
Representar associação tripla direta
Chave própria
Pode ter chave primária própria
Não possui chave própria; depende das entidades participantes
Alternativa A — ✅ Correta ⟵ GABARITO
A alternativa está correta porque ATUAÇÃO é uma entidade associativa. Conforme a definição do modelo entidade-relacionamento, a entidade associativa é a redefinição de um relacionamento que passa a ser considerado como uma entidade, podendo então se relacionar com outras entidades. Graficamente, é representada por um losango envolto por um retângulo, exatamente como aparece na Figura 2. Essa é a característica que define o caso apresentado.
Alternativa B — ❌ Incorreta
A alternativa está incorreta porque "agrupadora" não é um tipo de entidade reconhecido no modelo entidade-relacionamento. O termo pode remeter a ideia de agrupamento, mas não corresponde a nenhuma classificação formal de entidades no DER. Os tipos clássicos são: entidade forte, entidade fraca e entidade associativa. Não existe "entidade agrupadora" na notação padrão.
Alternativa C — ❌ Incorreta
A alternativa está incorreta porque "especializada" se refere ao conceito de especialização/generalização, em que uma entidade é dividida em subclasses (especialização) ou subclasses são unificadas em uma superclasse (generalização). ATUAÇÃO, no contexto da figura, não representa uma hierarquia de especialização, mas sim a transformação de um relacionamento em entidade. Portanto, o termo não se aplica.
Alternativa D — ❌ Incorreta
A alternativa está incorreta porque "múltipla" não é um tipo de entidade no DER. O termo pode remeter a atributos multivalorados ou a relacionamentos múltiplos, mas não classifica uma entidade. ATUAÇÃO não é uma entidade múltipla; ela é uma entidade associativa, conforme a definição do modelo.
Alternativa E — ❌ Incorreta
A alternativa está incorreta porque "ternária" se refere a um relacionamento que envolve três entidades simultaneamente, representado por um losango ligado a três retângulos. ATUAÇÃO, na figura, é uma entidade que surge de um relacionamento, não um relacionamento ternário. A confusão entre entidade associativa e relacionamento ternário é comum, mas são conceitos distintos: a associativa é um relacionamento que vira entidade; o ternário é um relacionamento com três participantes.
NÃO CAIA NESSA!
A banca explora a confusão entre entidade associativa e relacionamento ternário. No DER, a entidade associativa é representada por um losango envolto por um retângulo, enquanto o relacionamento ternário é um losango ligado a três retângulos. Se você vir um losango dentro de um retângulo, é entidade associativa; se vir um losango com três conexões, é relacionamento ternário. Fique atento a essa diferença visual e conceitual — ela é o ponto central desta questão.
