Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FUNDATEC 2023

Diagrama Entidade-Relacionamento: Especialização e Generalização

Gabarito: letra D. A alternativa correta afirma que nem todo COLABORADOR é PROFESSOR ou VOLUNTÁRIO, pois a anotação "p" ao lado do triângulo indica herança parcial — ou seja, nem toda ocorrência da entidade genérica (COLABORADOR) possui ocorrência correspondente em uma entidade especializada (PROFESSOR ou VOLUNTÁRIO). Essa é a leitura correta do DER apresentado na Figura 1.

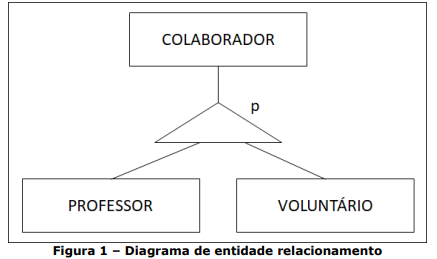

O Diagrama Entidade-Relacionamento (DER) é a representação gráfica do Modelo Entidade-Relacionamento (MER), um modelo conceitual de dados que descreve as entidades de um sistema, seus atributos e os relacionamentos entre elas. Dentro desse modelo, existe um recurso chamado especialização/generalização, que permite criar hierarquias entre entidades: uma entidade genérica (superclasse) é dividida em entidades mais específicas (subclasses). No caso da figura, COLABORADOR é a entidade genérica, e PROFESSOR e VOLUNTÁRIO são as subclasses especializadas.

A chave para resolver a questão está na notação de participação da especialização. Quando o triângulo que conecta a superclasse às subclasses é acompanhado da letra "p", isso indica participação parcial: nem toda instância da entidade genérica precisa pertencer a alguma das subclasses. Em outras palavras, pode existir um COLABORADOR que não seja nem PROFESSOR nem VOLUNTÁRIO — ele é apenas COLABORADOR. Se a notação fosse "t" (participação total), aí sim todo COLABORADOR seria obrigatoriamente PROFESSOR ou VOLUNTÁRIO.

Vamos aplicar isso ao diagrama: a entidade COLABORADOR se especializa em PROFESSOR e VOLUNTÁRIO, com a marcação "p" indicando que a especialização é parcial. Isso significa que o conjunto de COLABORADORES não está totalmente contido na união de PROFESSORES e VOLUNTÁRIOS. Portanto, a afirmação "nem todo COLABORADOR é PROFESSOR ou VOLUNTÁRIO" é verdadeira. As demais alternativas fazem afirmações absolutas ("todo") que não são garantidas pela notação parcial.

Alternativa A — ❌ Incorreta

Afirma que todo PROFESSOR é VOLUNTÁRIO. Isso não é dito pelo diagrama. A especialização cria duas subclasses separadas (PROFESSOR e VOLUNTÁRIO), mas não estabelece que uma seja subconjunto da outra. Um professor pode ser voluntário, mas não é obrigatório — o DER não impõe essa regra.

Alternativa B — ❌ Incorreta

Afirma que todo COLABORADOR é PROFESSOR e VOLUNTÁRIO (simultaneamente). Isso exigiria que a especialização fosse total e que as subclasses fossem sobrepostas de forma obrigatória. A notação "p" indica participação parcial, então nem todo colaborador precisa ser professor ou voluntário, muito menos ambos ao mesmo tempo.

Alternativa C — ❌ Incorreta

Afirma que todo COLABORADOR é PROFESSOR ou VOLUNTÁRIO. Essa seria a leitura correta se a especialização fosse total (notação "t"), onde toda instância da superclasse deve pertencer a pelo menos uma subclasse. Como a notação é "p" (parcial), existem colaboradores que não são nem professores nem voluntários. A alternativa C é a pegadinha clássica: parece correta, mas ignora a marcação de parcialidade.

Alternativa D — ✅ Correta ⟵ GABARITO

Afirma que nem todo COLABORADOR é PROFESSOR ou VOLUNTÁRIO. Isso está exatamente de acordo com a notação "p" de participação parcial: a especialização não obriga que toda ocorrência de COLABORADOR pertença a uma das subclasses. Pode haver colaboradores que são apenas colaboradores, sem serem professores ou voluntários. É a leitura fiel do diagrama.

Alternativa E — ❌ Incorreta

Afirma que nem todo PROFESSOR é COLABORADOR. No DER, PROFESSOR é uma especialização de COLABORADOR, ou seja, todo professor é, por definição, um colaborador. A relação de especialização implica que a subclasse é um subconjunto da superclasse. Portanto, todo PROFESSOR é COLABORADOR, e a afirmação "nem todo" é falsa.

Gabarito: letra D — a especialização parcial ("p") permite que existam colaboradores que não são professores nem voluntários.
