Questão de Eletrônica — Eletrônica Digital — FUNDATEC 2023

EletrônicaEletrônica Digital
Código
qq890944
Banca
FUNDATEC
Órgão
Eletrocar
Ano
2023
Nível
Superior
Cargo
Engenheiro Eletricista

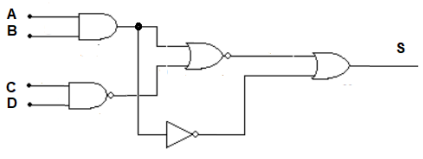

Para o circuito a seguir, identifique a expressão booleana equivalente e assinale a alternativa correta.Imagem associada para resolução da questão
  1. AAB . CD + /(AB)
  2. BAB . CD + /AB
  3. C/((A+B) . /(C+D)) . /(AB)
  4. D(AB + /(CD)) + /AB
  5. E/(AB)(CD + 1)
Revelar gabarito e comentário

GabaritoE — /(AB)(CD + 1)

Link permanente: /questoes/qq890944
