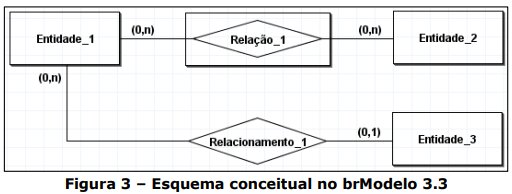

O elemento nomeado como Relação_1 é:GabaritoA — Uma entidade associativa.
Gabarito: letra A. No Diagrama Entidade-Relacionamento (DER), o elemento nomeado como Relação_1 é uma entidade associativa, pois surge da redefinição de um relacionamento que passa a ser tratado como entidade, permitindo que ele próprio se relacione com outras entidades. Essa é uma técnica comum para resolver relacionamentos muitos-para-muitos (N:N) ou para permitir que um relacionamento tenha atributos próprios e participe de outros relacionamentos.
A modelagem de dados conceitual, representada pelo DER, é a primeira etapa do projeto de um banco de dados. Nela, o projetista identifica as entidades (objetos do mundo real), seus atributos (propriedades) e os relacionamentos (associações entre entidades). O DER é uma ferramenta gráfica que utiliza símbolos específicos: retângulos para entidades, elipses para atributos e losangos para relacionamentos. A cardinalidade indica quantas ocorrências de uma entidade estão associadas a ocorrências de outra.
Quando um relacionamento precisa ser tratado como uma entidade — seja para receber atributos próprios, seja para se relacionar com outras entidades —, ele é transformado em uma entidade associativa. No brModelo, essa transformação é representada por um retângulo dentro de um losango, ou por um losango com um retângulo ao redor. Essa é a notação que distingue a entidade associativa de um relacionamento comum.
A alternativa correta é a letra A, pois o elemento Relação_1, conforme a figura, é uma entidade associativa. As demais alternativas descrevem outros elementos do modelo entidade-relacionamento que não correspondem à representação visual apresentada.
A alternativa A está correta porque o elemento Relação_1 é uma entidade associativa. No DER, uma entidade associativa é representada por um losango (símbolo de relacionamento) contendo um retângulo (símbolo de entidade) em seu interior, ou por um retângulo com um losango sobreposto. Essa notação indica que o relacionamento foi elevado ao status de entidade, podendo ter atributos próprios e participar de outros relacionamentos. No brModelo, essa representação é exatamente a que aparece na figura.
A alternativa B está incorreta porque um autorrelacionamento é um relacionamento em que uma entidade se relaciona consigo mesma. No DER, é representado por um losango com duas linhas conectando-se à mesma entidade. O elemento Relação_1, na figura, não apresenta essa característica, pois está conectado a entidades distintas.
A alternativa C está incorreta porque uma especialização é uma abstração que divide uma entidade em subentidades (ou subtipos), representada por um triângulo no DER. O elemento Relação_1 não é um triângulo, mas sim um losango com um retângulo interno, indicando uma entidade associativa.
A alternativa D está incorreta porque relação abstrata não é um termo técnico padrão no modelo entidade-relacionamento. O elemento Relação_1 é uma entidade associativa, que é um conceito bem definido e distinto de uma suposta "relação abstrata".
A alternativa E está incorreta porque um atributo de ligação não é um elemento representado por um losango no DER. Atributos são representados por elipses e descrevem propriedades das entidades ou relacionamentos. O elemento Relação_1 é um relacionamento que foi transformado em entidade, não um atributo.
A banca explora a confusão entre entidade associativa e relacionamento comum. No DER, um relacionamento comum é representado apenas por um losango, enquanto uma entidade associativa é representada por um losango com um retângulo interno (ou um retângulo com um losango sobreposto). O candidato que não conhece essa notação pode confundir o elemento Relação_1 com um relacionamento simples, errando a questão.
Para identificar uma entidade associativa no DER, procure por um losango que contenha um retângulo em seu interior, ou por um retângulo com um losango sobreposto. Essa notação indica que o relacionamento foi elevado ao status de entidade. Lembre-se: entidade associativa é usada para resolver relacionamentos N:N ou para permitir que um relacionamento tenha atributos próprios e participe de outros relacionamentos.
Gabarito: letra A
