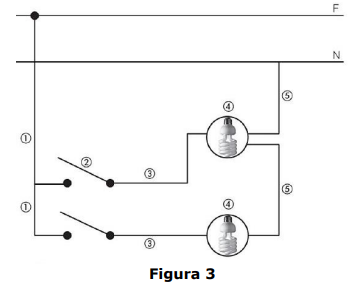

A partir da Figura 3 ilustrada abaixo, assinale a alternativa que apresenta a legenda correta para os números destacados na imagem.
- A1 – Condutor ligação fase; 2 – Interruptor de duas ou três teclas; 3 – Condutor retorno; 4 – Lâmpadas; 5 – Condutor ligação neutro.
- B1 – Condutor ligação neutro; 2 – Interruptor de duas ou três teclas; 3 – Condutor ligação fase; 4 – Lâmpadas; 5 – Condutor retorno.
- C1 – Condutor ligação fase; 2 – Interruptor de duas ou três teclas; 3 – Condutor ligação neutro; 4 – Lâmpadas; 5 – Condutor retorno.
- D1 – Condutor ligação neutro; 2 – Interruptor paralelo; 3 – Condutor ligação fase; 4 – Lâmpadas; 5 – Condutor retorno.
- E1 – Condutor ligação fase; 2 – Interruptor paralelo; 3 – Condutor retorno; 4 – Lâmpadas; 5 – Condutor ligação neutro.
