Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2023
Engenharia ElétricaCircuitos CC
- Código
- qq891470
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro (Engenharia Clínica)

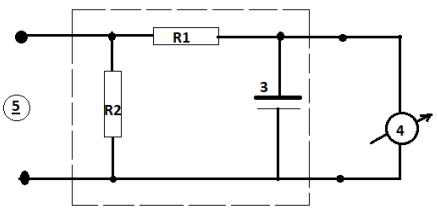

O circuito abaixo representa um modelo esquemático do circuito elétrico utilizado para medição de corrente de fuga em equipamentos eletromédicos (EEM) com base na norma NBR 60601-1. Marque a opção que identifica os componentes do sistema de medição e seu dimensionamento no circuito abaixo:
- AR1 = 10kΩ; R2 = 100 kΩ; 3 – L = 0,015 mH; 4 – fonte de corrente; 5 – voltímetro.
- BR1 = 1 kΩ; R2 = 10 kΩ; 3 – C = 0,015 µF; 4 – galvanômetro; 5 – voltímetro.
- CR1 = 10kΩ; R2 = 10 kΩ; 3 – L = 0,015 mH; 4 – fonte de corrente; 5 – impedância do EEM.
- DR1 = 10kΩ; R2 = 1 kΩ; 3 – C = 0,015 µF; 4 – voltímetro; 5 – impedância do EEM.
- ER1 = 10kΩ; R2 = 100 kΩ; 3 – C = 0,015 µF; 4 – amperímetro; 5 – fonte de corrente.
