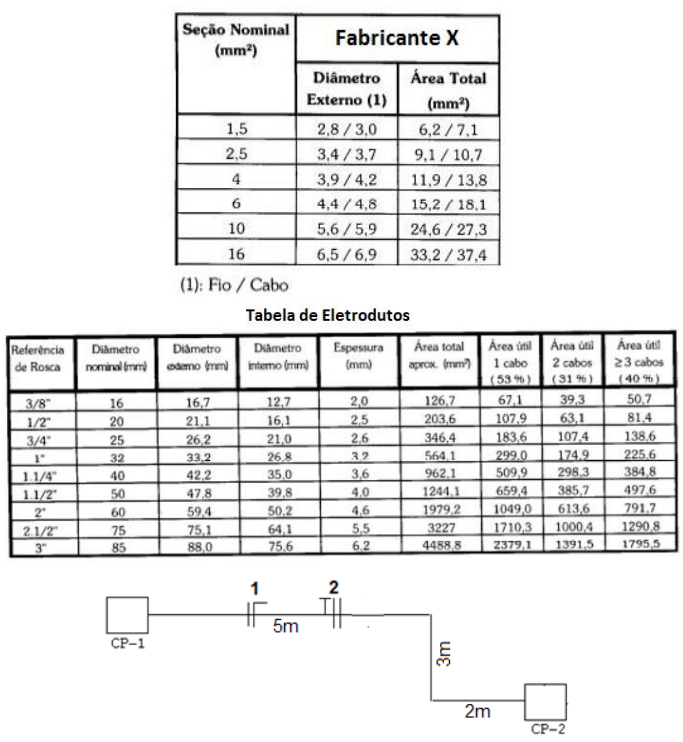

Determine o diâmetro do eletroduto de PVC para o trecho entre as caixas de passagem (CP) 1 e 2 baseados na tabela de eletrodutos. Os condutores do tipo cabo do circuito estão descritos com a seção nominal conforme tabela abaixo.
Dados: Circuito 1: Cabo 2 x 2,5 mm2 ; Circuito 2: Cabo 3 x 10 mm² .
Dados: Circuito 1: Cabo 2 x 2,5 mm2 ; Circuito 2: Cabo 3 x 10 mm² .- A20 mm.
- B25 mm.
- C32 mm.
- D40 mm.
- E50 mm.
