Questão de Engenharia Elétrica — Equipamentos em Baixa Tensão — FUNDATEC 2023
Engenharia ElétricaEquipamentos em Baixa Tensão
- Código
- qq891494
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro (Engenharia Elétrica)

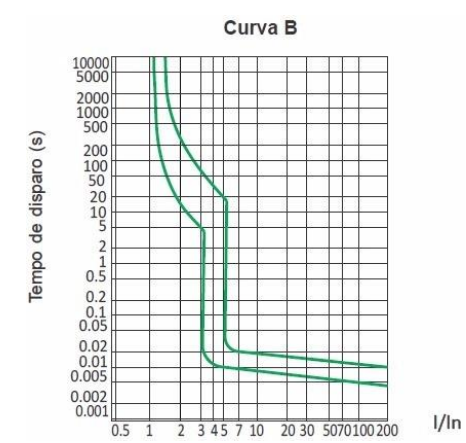

Considere o gráfico abaixo, que apresenta o comportamento de disparo de um disjuntor termomagnético acionando cargas resistivas. Considere que o disjuntor foi projetado para atender uma corrente nominal de 10 A. Para uma corrente de sobrecarga de 25 A, determine o tempo de atuação do disjuntor.
- A5 s.
- B8 s.
- C50 s.
- D100 s.
- E200 s.
