Questão de Engenharia Elétrica — Máquinas Elétricas — FUNDATEC 2023

Engenharia ElétricaMáquinas Elétricas
Código
qq891502
Banca
FUNDATEC
Órgão
GHC-RS
Ano
2023
Nível
Superior
Cargo
Engenheiro (Engenharia Elétrica)

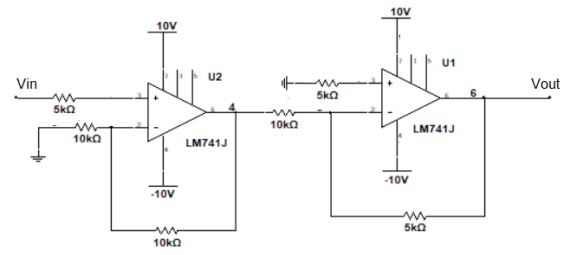

Para o circuito com AMPOP apresentado na imagem a seguir, determine o valor de Vout em relação ao sinal de entrada Vin.Imagem associada para resolução da questão
  1. AVout = Vin.
  2. BVout = -Vin.
  3. CVout = 2Vin.
  4. DVout = -2Vin.
  5. EVout = 4Vin.
Revelar gabarito e comentário

GabaritoB — Vout = -Vin.
