Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq891505
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro (Engenharia Elétrica)

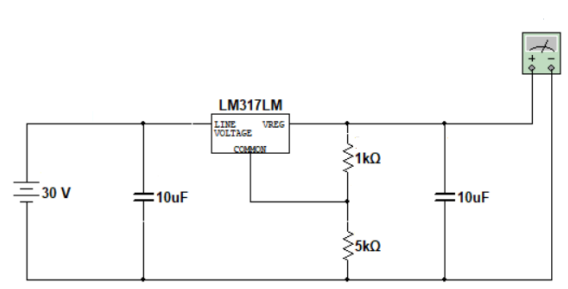

Para o conversor DC-DC linear do circuito apresentado na imagem a seguir, determine a tensão de saída lida pelo voltímetro sabendo que a tensão de referência do regulador é de 1,25V, e que a corrente de polarização é de 50 µA. Considere o valor da tensão truncada com duas casas decimais.
- A6,00 V.
- B6,25 V.
- C7,50 V.
- D7,75 V.
- E8,00 V.
