Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq891510
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro (Engenharia Elétrica)

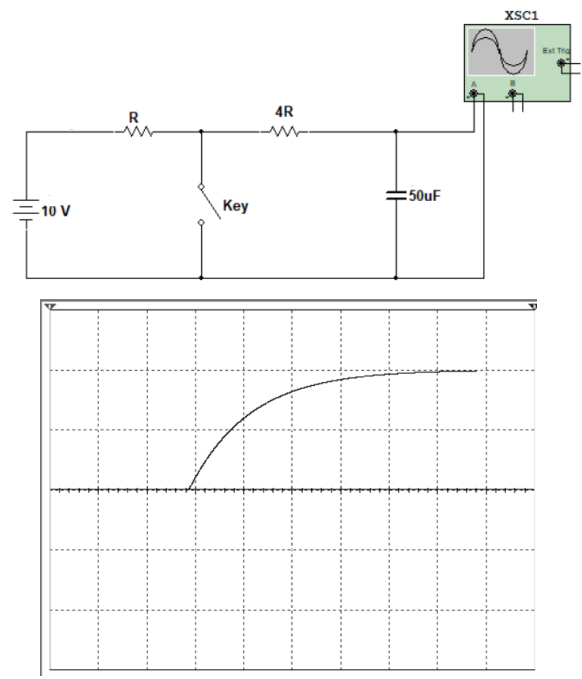

Analise a imagem a seguir. Sabendo que a chave (Key) estava fechada por um longo tempo, determine o valor de R baseado na leitura do osciloscópio sabendo que a forma de onda é relativa ao instante que a chave é aberta. O osciloscópio está configurado em 50 ms/Div e 5 V/Div.
- A50 Ω.
- B75 Ω.
- C100 Ω.
- D125 Ω.
- E150 Ω.
