Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2023
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq892968
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

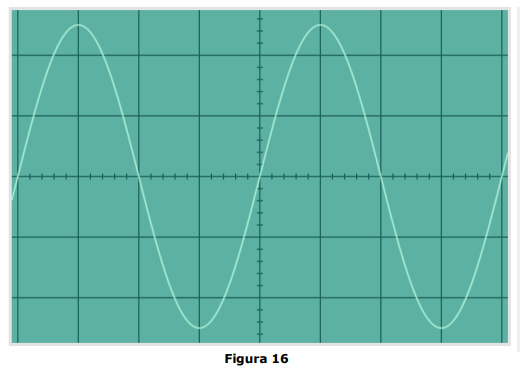

Analise a Figura 16, que apresenta a tela de um osciloscópio ajustado para 2V/div e 1ms/div, e assinale a alternativa correta.
- ASinal senoidal, 10V de Amplitude e 400Hz.
- BSinal dente de serra, 10V de Amplitude e 400Hz.
- CSinal senoidal, 5V de Amplitude e 400Hz.
- DSinal dente de serra, 50V de Amplitude e 250Hz.
- ESinal senoidal, 5V de Amplitude e 250Hz.
