Questão de Engenharia Eletrônica — Transistor — FUNDATEC 2023

Engenharia EletrônicaTransistor
Código
qq892973
Banca
FUNDATEC
Órgão
GHC-RS
Ano
2023
Nível
Médio
Cargo
Técnico em Eletrônica

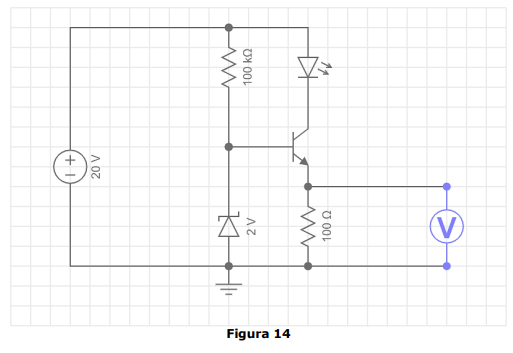

Observe o circuito da Figura 14, que exibe um regulador de tensão corrente constante:Imagem associada para resolução da questãoCom base no funcionamento do circuito, determine o valor aproximado da leitura do voltímetro.
  1. AAproximadamente 2V (tensão de zener sobre resistor 100 Ohms).
  2. BAproximadamente 1V (tensão de zener menos a tensão Vbe do transistor).
  3. CAproximadamente 20V (reflexão da tensão da fonte pelo ganho do transistor).
  4. DAproximadamente 17V (tensão Vce do transistor).
  5. EZero Volts, pois o transistor está no corte.
Revelar gabarito e comentário

GabaritoB — Aproximadamente 1V (tensão de zener menos a tensão Vbe do transistor).

Link permanente: /questoes/qq892973
