Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2023
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq892977
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

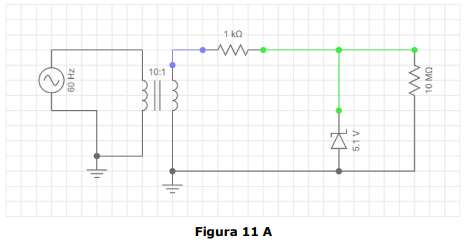

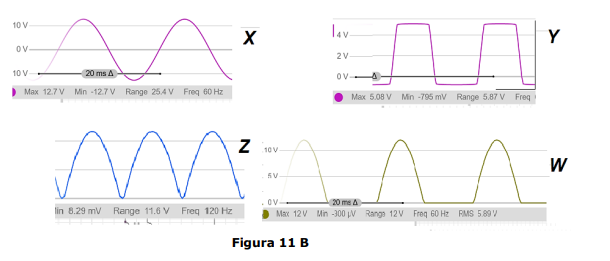

Observe a Figura 11 (A e B) e assinale a alternativa que contém a forma de onda no resistor de 10M Ohms. Considere Fonte de Tensão CA: 127V – 60z.
- AGráfico X.
- BGráfico Y.
- CGráfico Z.
- DGráfico W.
- ENenhum dos gráficos apresentados está correto.
