Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDATEC 2023

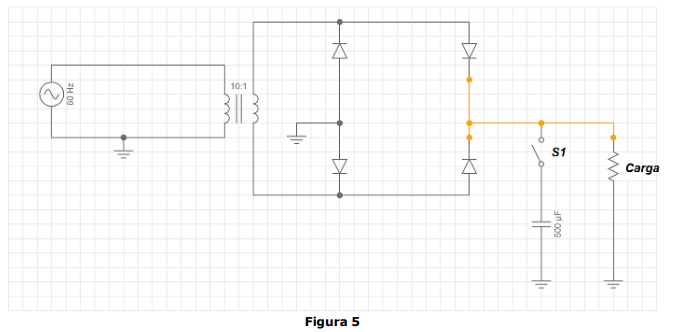

Observe o circuito da Figura 5, que se encontra incialmente descarregado e com a chave S1 aberta e analise as assertivas abaixo:I. Trata-se de um circuito oscilador, aplicando sinal senoidal sobre a carga. II. Trata-se de um retificador de meia onda. III. A chave S1, quando fechada, irá reduzir o ripple de tensão sobre a carga. IV. Trata-se de um retificador de onda completa em ponte. Quais estão corretas?

1. AApenas IV.
2. BApenas I e II.
3. CApenas II e III.
4. DApenas III e IV.
5. EI, II, III e IV.
