Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — FUNDATEC 2023
Engenharia EletrônicaÁlgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica
- Código
- qq892989
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

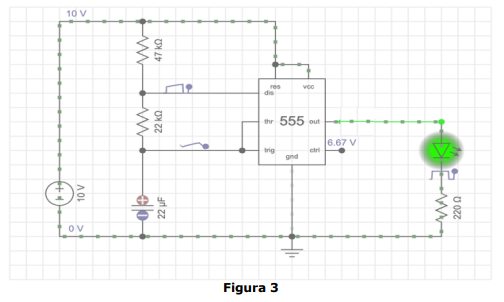

O circuito da Figura 3 é uma típica aplicação em eletrônica e utiliza um CI conhecido há décadas.

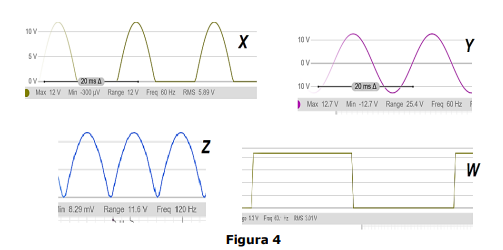

Assinale a alternativa na qual consta a aplicação do circuito e a forma de onda de saída, ilustrada na Figura 4.
Assinale a alternativa na qual consta a aplicação do circuito e a forma de onda de saída, ilustrada na Figura 4.- ATípico retificador de meia onda, cuja saída é apresentada na figura Figura 4, gráfico X.
- BOscilador senoidal, cuja saída é apresentada na Figura 4, gráfico Y.
- CTípico retificador de onda completa, cuja saída é apresentada na Figura 4, gráfico Z.
- DCircuito oscilador com porta lógica NAND, cuja saída é apresentada na Figura 4, gráfico W.
- EOscilador astável, cuja saída é apresentada na Figura 4, gráfico W.
