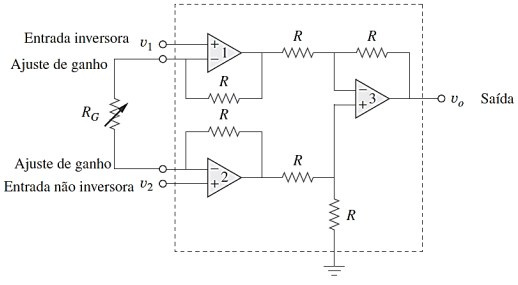

Um amplificador de instrumentação com resistência externa para ajustar o ganho é apresentado na figura a seguir:
Considere que v₁ = 2,002 V, v₂ = 2,011 e R = 12 kΩ. Se RG for ajustado para 320 Ω, qual será o valor da tensão de saída (v₀)?
Considere que v₁ = 2,002 V, v₂ = 2,011 e R = 12 kΩ. Se RG for ajustado para 320 Ω, qual será o valor da tensão de saída (v₀)?- Av₀= 120 mV.
- Bv₀ = 346 mV.
- Cv₀ = 528 mV.
- Dv₀ = 684 mV.
- Ev₀ = 742 mV.
