Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq893704
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor - Engenharia Elétrica

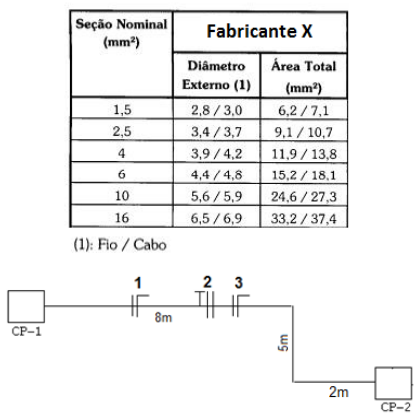

Determine o diâmetro do eletroduto de PVC para o trecho entre as caixas de passagem (CP) 1 e 2 de acordo com a tabela de eletrodutos. Os condutores do tipo cabo do circuito estão descritos com a seção nominal conforme tabela anexa. Deverá ser feita a devida compensação, conforme previsto para o problema em questão.
Circuito 1: 2 x 6 mm²Circuito 2: 3 x 6 mm²Circuito 3: 2 x 10 mm²
Circuito 1: 2 x 6 mm²Circuito 2: 3 x 6 mm²Circuito 3: 2 x 10 mm²- A16 mm.
- B20 mm.
- C25 mm.
- D32 mm.
- E40 mm.
