Questão de Física — Eletricidade — FUNDATEC 2023

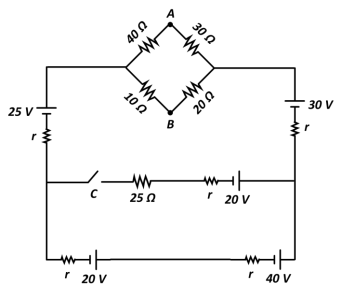

No circuito representado na figura abaixo, todas as resistências internas apresentam um mesmo valor r. Inicialmente, com a chave C na posição aberta, a diferença de potencial entre os pontos A e B é de 13 V.Quando a chave C for fechada, qual será a nova diferença de potencial entre os pontos A e B?

1. A0 V.
2. B8,5 V.
3. C12,5 V.
4. D13 V.
5. E14,5 V.
