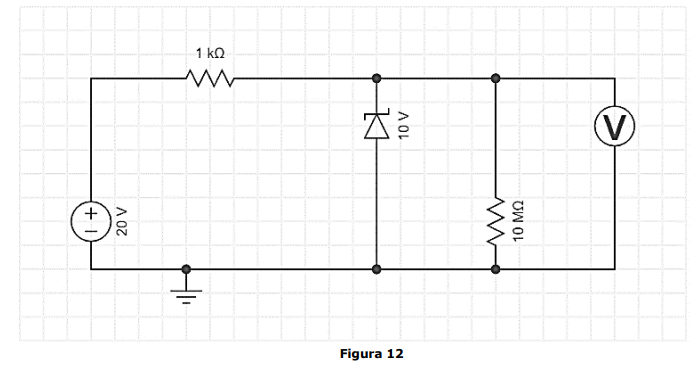

Observe a Figura 12 e assinale a alternativa correta.
- AÉ um circuito a transistor em modo limitador de corrente, e a tensão lida no voltímetro é de aproximadamente 20 V.
- BÉ um circuito com diodo Zener, polarização reversa, e a tensão lida no voltímetro é de aproximadamente 10 V.
- CÉ um circuito com tiristor, e a tensão lida no voltímetro é de aproximadamente 10 V.
- DÉ um circuito com diodo polarizado diretamente (em condução), e a tensão lida no voltímetro é de aproximadamente 0 V.
- EÉ um circuito com varicap, e a tensão lida no voltímetro é de aproximadamente 10 V
