Questão de Eletrotécnica — Instrumentos e Medições — FUNDATEC 2023
EletrotécnicaInstrumentos e Medições
- Código
- qq894172
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrotécnica

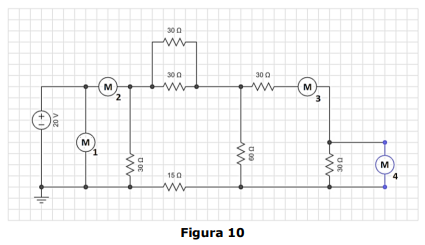

Na Figura 10, os dispositivos Mi são multímetros conectados e configurados para efetuar medidas elétricas ao longo do circuito:
Para o circuito em questão, determine qual configuração de cada multímetro é a mais adequada para a realização das medidas. Considere que o multímetro terá comportamento ideal para todas as configurações apresentadas, e os instrumentos de medição não devem alterar o correto funcionamento do circuito.
Para o circuito em questão, determine qual configuração de cada multímetro é a mais adequada para a realização das medidas. Considere que o multímetro terá comportamento ideal para todas as configurações apresentadas, e os instrumentos de medição não devem alterar o correto funcionamento do circuito.- AM₁: Voltímetro; M₂: Amperímetro; M₃: Amperímetro; M₄: Voltímetro.
- BM₁: Voltímetro; M₂: Voltímetro; M₃: Amperímetro; M₄: Voltímetro.
- CM₁: Voltímetro; M₂: Voltímetro; M₃: Voltímetro; M₄: Voltímetro.
- DM₁: Amperímetro; M₂: Amperímetro; M₃: Amperímetro; M₄: Voltímetro.
- EM₁: Amperímetro; M₂: Amperímetro; M₃: Amperímetro; M₄: Amperímetro.
