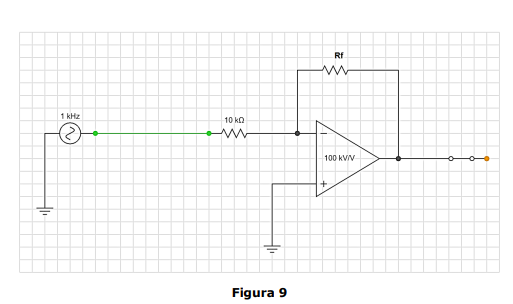

Considerando o circuito da Figura 9, analise as assertivas abaixo:
I. Trata-se de um amplificador operacional em circuito inversor.II. Para Rf = 1 M Ohms, o ganho do circuito é de 20 dB.III. Para Rf = 100 K Ohms, o ganho do circuito é de 10 dB.IV. A expressão da saída do circuito é V out = Vin ( Rf / Rin).Quais estão corretas?
I. Trata-se de um amplificador operacional em circuito inversor.II. Para Rf = 1 M Ohms, o ganho do circuito é de 20 dB.III. Para Rf = 100 K Ohms, o ganho do circuito é de 10 dB.IV. A expressão da saída do circuito é V out = Vin ( Rf / Rin).Quais estão corretas?- AApenas I.
- BApenas II.
- CApenas III e IV.
- DApenas I, II e IV.
- EI, II, III e IV.
