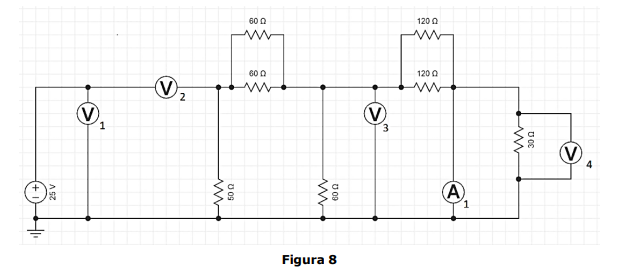

Para o circuito da Figura 8, considere os voltímetros e o amperímetro abaixo como ideais:
Analisando a disposição dos componentes e dos instrumentos de medida, analise as assertivas abaixo:I. Todos os instrumentos de medida estão corretamente conectados.II. Não existe corrente circulante no circuito, devido ao voltímetro V₂.III. O amperímetro A₁ está incorretamente conectado no circuito.IV. A tensão lida no voltímetro V₁ é de 0 (zero) V.Quais estão corretas?
Analisando a disposição dos componentes e dos instrumentos de medida, analise as assertivas abaixo:I. Todos os instrumentos de medida estão corretamente conectados.II. Não existe corrente circulante no circuito, devido ao voltímetro V₂.III. O amperímetro A₁ está incorretamente conectado no circuito.IV. A tensão lida no voltímetro V₁ é de 0 (zero) V.Quais estão corretas?- AApenas I.
- BApenas I e IV.
- CApenas II e III.
- DApenas II, III e IV.
- EI, II, III e IV.
