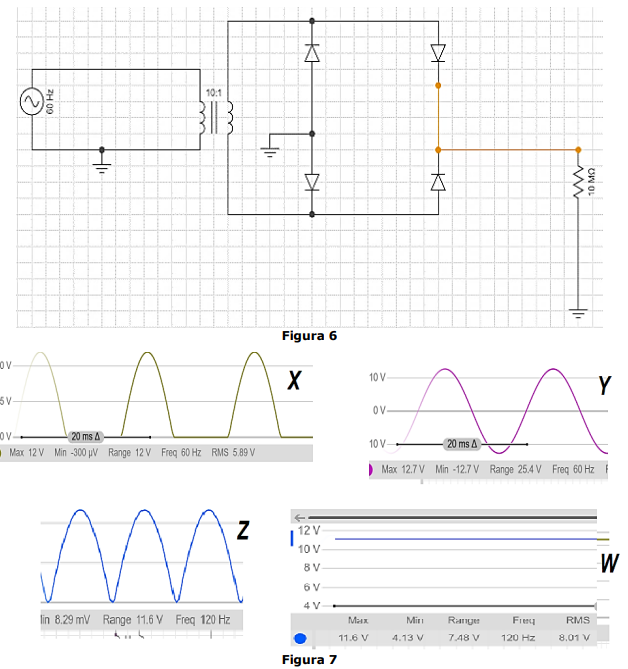

Analise o circuito da Figura 6 e as informações disponíveis na Figura 7:
Assinale a alternativa que apresenta a forma de onda que está presente na carga 10M Ohms.
Assinale a alternativa que apresenta a forma de onda que está presente na carga 10M Ohms.- AForma de onda X.
- BForma de onda Y.
- CForma de onda Z.
- DForma de onda W.
- EForma de onda não presente na Figura 7.
