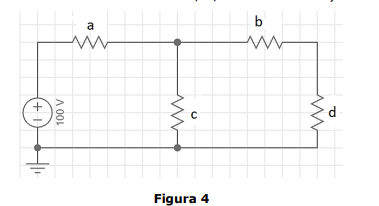

Analise o circuito da Figura 4, desconsiderando a tolerância dos resistores (não estão representadas nos valores em ohms dos resistores a, b, c e d do circuito):

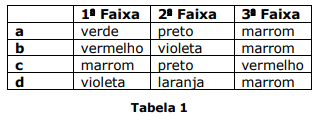

Leitura dos valores conforme a sequência da Tabela 1 abaixo:
De acordo com os dados apresentados, assinale a alternativa que indica a corrente total fornecida pela fonte.
Leitura dos valores conforme a sequência da Tabela 1 abaixo:De acordo com os dados apresentados, assinale a alternativa que indica a corrente total fornecida pela fonte.- A100 mA.
- B10 A.
- C200 mA.
- D1 A.
- EÉ impossível determinar a corrente total fornecida.
