Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq894189
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrônica

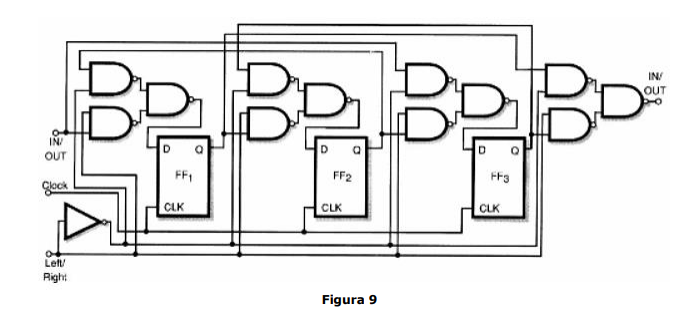

Sobre o circuito digital apresentado na Figura 9, analise as assertivas abaixo sobre circuito lógico e assinale a alternativa correta.
I. Sequencial. II. Completo de uma unidade lógica aritmética. III. Utiliza flip-flops tipo D. IV. De um registrador de deslocamento bidirecional.
I. Sequencial. II. Completo de uma unidade lógica aritmética. III. Utiliza flip-flops tipo D. IV. De um registrador de deslocamento bidirecional.- ATodas as assertivas estão corretas.
- BTodas as assertivas estão incorretas.
- CApenas a assertiva III está correta.
- DApenas as assertivas I e II estão corretas.
- EApenas as assertivas I, III e IV estão corretas
