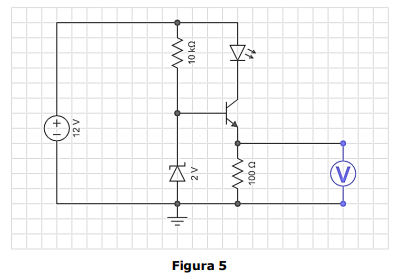

Sobre o circuito da Figura 5, analise as assertivas abaixo e assinale a alternativa correta. Observação: assumir Vbe = 0,8 V.
I. Trata-se de um circuito regulador a transistor tipo série.II. O circuito está na condição de não condução.III. A potência dissipada na carga de 100 Ohms é de 14,4 mW.IV. O diodo zener no circuito não tem função relevante.
I. Trata-se de um circuito regulador a transistor tipo série.II. O circuito está na condição de não condução.III. A potência dissipada na carga de 100 Ohms é de 14,4 mW.IV. O diodo zener no circuito não tem função relevante.- ATodas as assertivas estão corretas.
- BTodas as assertivas estão incorretas.
- CApenas a assertiva I está correta.
- DApenas as assertivas I e III estão corretas.
- EApenas as assertivas II e IV estão corretas.
