Questão de Engenharia Elétrica — Circuitos CA — FUNDATEC 2023

Engenharia ElétricaCircuitos CA
Código
qq894206
Banca
FUNDATEC
Órgão
IF-RS
Ano
2023
Nível
Médio
Cargo
Técnico de Laboratório - Eletrônica

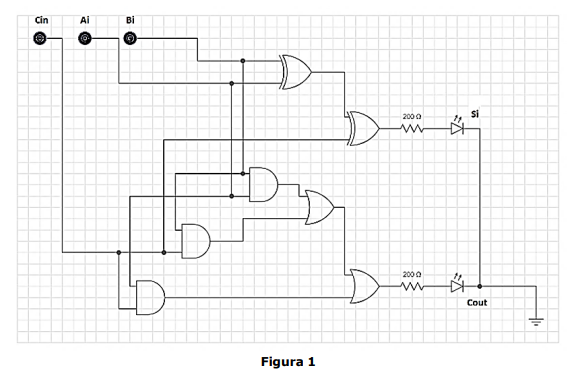

Observe o circuito digital da Figura 1 e determine as expressões lógicas correspondentes às saídas Si e Cout.Imagem associada para resolução da questão
  1. ASi = Cin ⊕ (Ai ⊕ Bi) ; Cout = (Cin . Ai) + (Cin . Bi) + (Ai .Bi)
  2. BSi = Cin + (Ai + Bi); Cout = (Cin . Ai) + (Cin . Bi) + (Ai .Bi)
  3. CSi = Cin ⊕ (Ai ⊕ Bi); Cout = (Cin + Ai) + (Cin + Bi) + (Ai + Bi)
  4. DSi = Cin ⊕ (Ai ⊕ Bi); Cout = (Cin ⨁ Ai) + (Cin ⨁ Bi) + (Ai ⨁ Bi)
  5. ESi = Cin + (Ai + Bi); Cout = (Cin + Ai) + (Cin + Bi) + (Ai + Bi)
Revelar gabarito e comentário

GabaritoA — Si = Cin ⊕ (Ai ⊕ Bi) ; Cout = (Cin . Ai) + (Cin . Bi) + (Ai .Bi)

Link permanente: /questoes/qq894206
