Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — FUNDATEC 2023

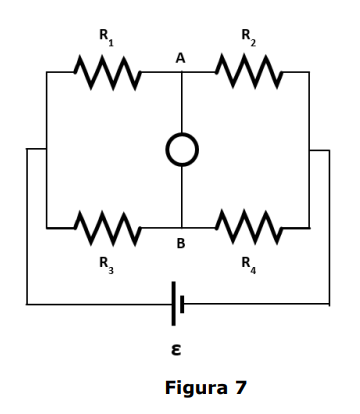

A Ponte de Wheatstone é um circuito amplamente utilizado na medição de resistências elétricas. Ela é projetada para encontrar o equilíbrio de um circuito de ponte, em que as correntes em diferentes ramos se anulam. No entanto, em alguns casos, a ponte não está em equilíbrio. Considere uma Ponte de Wheatstone em que as resistências R1 , R2 R3 e R4 são conhecidas, conforme Figura 7 abaixo. Suponha que a ponte não esteja em equilíbrio e, portanto, uma diferença de potencial V é observada entre os pontos A e B.Com base nesse contexto, determine a diferença de potencial V entre os pontos A e B da Ponte de Wheatstone, dado que = 120V R₁ = 100 R₂ = 200 R₃ = 150 e R₄ = 100.

1. AV = 9 V
2. BV = 12 V
3. CV = 32 V
4. DV = 44 V
5. EV = 56 V
