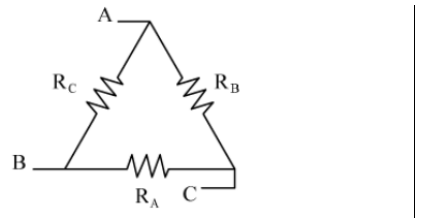

Um circuito ∆ é apresentado na Figura 1 a seguir:
Dados: RA = 40 Ω, RB = 15 Ω, RC = 20 ΩFigura 1O circuito equivalente em Y é apresentado na Figura 2 a seguir:
Figura 2Assinale a alternativa que apresenta os valores para R₁, R₂ e R₃ no circuito equivalente em Y.
Dados: RA = 40 Ω, RB = 15 Ω, RC = 20 ΩFigura 1O circuito equivalente em Y é apresentado na Figura 2 a seguir:Figura 2Assinale a alternativa que apresenta os valores para R₁, R₂ e R₃ no circuito equivalente em Y.- AR₁ = 4 Ω, R₂ = 10,66 Ω, R₃ = 8 Ω.
- BR₁ = 2 Ω, R₂ = 8,62 Ω, R₃ = 4 Ω.
- CR₁= 3 Ω, R₂ = 5,65 Ω, R₃ = 7 Ω.
- DR₁= 2 Ω, R₂= 6,78 Ω, R₃ = 9 Ω.
- ER₁ = 4 Ω, R₂ = 8,66 Ω, R₃ = 6 Ω.
