Questão de Engenharia Mecânica — Mecânica dos Fluidos — FUNDATEC 2023
Engenharia MecânicaMecânica dos Fluidos
- Código
- qq894968
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor EBTT - Sistemas Térmicos

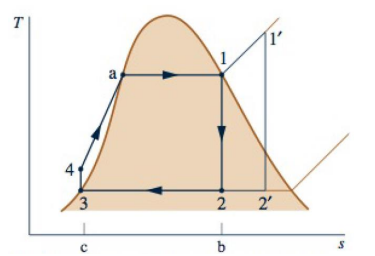

Analise o diagrama temperatura-entropia de um ciclo ideal de Rankine, apresentado na Figura 1 abaixo.
Figura 1Assinale a alternativa que apresenta corretamente a sequência de processos reversíveis internamente a que o fluido de trabalho fica sujeito (Considere a ordem de processos: 1-2; 2-3; 3-4; 4-1).
Figura 1Assinale a alternativa que apresenta corretamente a sequência de processos reversíveis internamente a que o fluido de trabalho fica sujeito (Considere a ordem de processos: 1-2; 2-3; 3-4; 4-1).- AExpansão isentrópica; Compressão isentrópica; Transferência de calor do fluido de trabalho; Transferência de calor para o fluido de trabalho.
- BCompressão isentrópica; Transferência de calor para o fluido de trabalho; Expansão isentrópica; Transferência de calor do fluido de trabalho.
- CCompressão isentrópica; Transferência de calor do fluido de trabalho; Transferência de calor para o fluido de trabalho; Expansão isentrópica.
- DTransferência de calor do fluido de trabalho; Compressão isentrópica; Expansão isentrópica; Transferência de calor para o fluido de trabalho.
- EExpansão isentrópica; Transferência de calor do fluido de trabalho; Compressão isentrópica; Transferência de calor para o fluido de trabalho.
