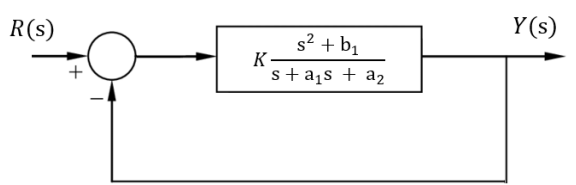

Considere o sistema abaixo (Figura 8) com retroalimentação unitária:

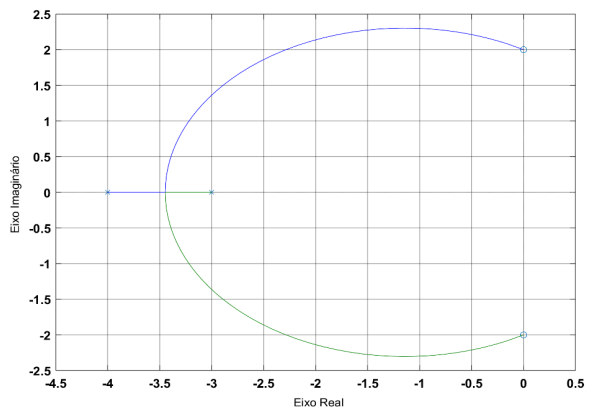

Figura 8Dado o seu lugar das raízes mostrado na Figura 9 abaixo, assinale a alternativa correta.
Figura 9
Figura 8Dado o seu lugar das raízes mostrado na Figura 9 abaixo, assinale a alternativa correta.Figura 9- Ab₁ = 4, a₁ = 7 e a₂= 12. O sistema é marginalmente estável para K = ∞.
- Bb₁ = 4, a₁ = 7 e a₂ = 12. O sistema é instável para K = ∞.
- Cb₁ = 4, a₁ = −4 e a₂ = −3. O sistema é marginalmente estável para K = ∞.
- Db₁ = −4, a₁ = 12 e a₂ = 7. O sistema é instável para K = 0.
- Eb₁ = −4, a₁ = −4 e a₂ = −3. O sistema é instável para qualquer valor de K.
