Questão de Engenharia Eletrônica — Sistemas de Controle — FUNDATEC 2023
Engenharia EletrônicaSistemas de Controle
- Código
- qq894994
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor EBTT - Sistemas de Controle

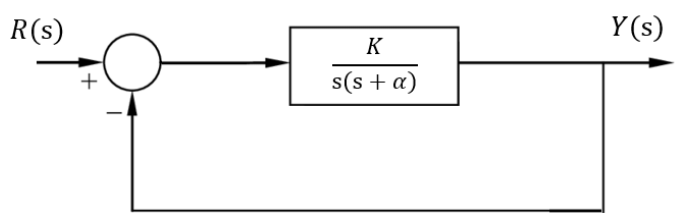

Considere o sistema de controle com retroalimentação unitária mostrado na Figura 5 abaixo:
Figura 5Determine os valores de K e α para os quais a resposta a um degrau unitário é subamortecida (ζ = 0,5) e apresenta um tempo de 2 segundos para que as oscilações transitórias permaneçam dentro de uma faixa de 2% em torno do valor final do regime permanente.
Figura 5Determine os valores de K e α para os quais a resposta a um degrau unitário é subamortecida (ζ = 0,5) e apresenta um tempo de 2 segundos para que as oscilações transitórias permaneçam dentro de uma faixa de 2% em torno do valor final do regime permanente.- AK = 16 e α = 4
- BK = 4 e α = 4
- CK = 4 e α = 8
- DK = 64 e α = 8
- EK = 2 e α = 4
