Questão de Engenharia Eletrônica — Sistemas de Controle — FUNDATEC 2023
Engenharia EletrônicaSistemas de Controle
- Código
- qq894999
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor EBTT - Sistemas de Controle

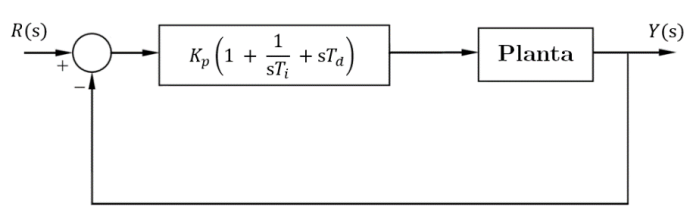

Um sistema de controle em malha fechada do tipo Proporcional-Integral-Derivativo (PID) com ganho proporcional, Kp , tempo integral, Ti , e tempo derivativo, Td , é proposto para uma planta, como pode ser observado no diagrama de blocos (Figura 4) abaixo:
Figura 4A lei de controle do controlador PID no domínio s, na figura acima, representa a realização do controlador PID na estrutura:
Figura 4A lei de controle do controlador PID no domínio s, na figura acima, representa a realização do controlador PID na estrutura:- APID série.
- BPID paralelo clássico (ou PID-ISA).
- CPID paralelo alternativo.
- DPI+D.
- EPID convexo.
