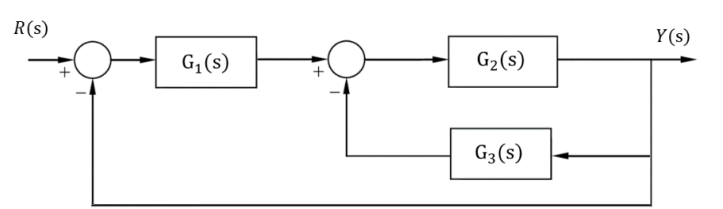

Obtenha a função de transferência equivalente, T(s) = Y(s)/R(s), para o sistema de controle em malha fechada conforme Figura 3 abaixo:
Figura 3
Figura 3- AT(s) = G₁(s)G₂(s) / G₁(s)G₃(s) + G₂(s)G₃(s) + 1
- BT(s) = G₁(s)G₂(s) / G₂(s)G₃(s) + 1
- CT(s) = G₁(s)G₂(s) / G₁(s)G₂(s)G₃(s) + 1
- DT(s) = G₁(s)G₂(s) / G₁(s) + G₂(s)G₃(s) + 1
- ET(s) = G₁(s)G₂(s) / G₁(s)G₂(s) + G₂(s)G₃(s) + 1
