Questão de Engenharia Eletrônica — Diagrama de Bode — FUNDATEC 2023

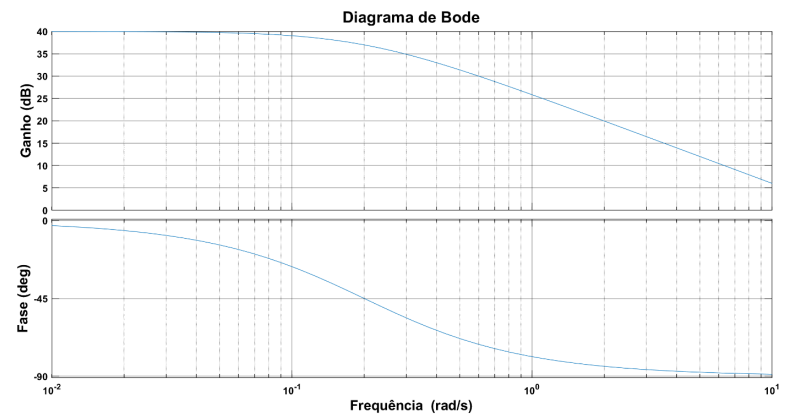

Um engenheiro recebeu a tarefa de identificar os parâmetros de um sistema de primeira ordem dado por:G(s) =k / τs + 1Para isso, ele tem à disposição o diagrama de Bode (Figura 2) abaixo:Figura 2Os valores de τ e K são:

1. Aτ = 5 e K = 10
2. Bτ = 0,2 e K = 100
3. Cτ = 0,2 e K = 40
4. Dτ = 5 e K = 100
5. Eτ = 0,4 e K = 1000
