Questão de Engenharia Eletrônica — Sistemas de Controle — FUNDATEC 2023
Engenharia EletrônicaSistemas de Controle
- Código
- qq895011
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor EBTT - Sistemas de Controle

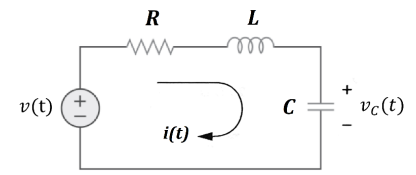

Para o circuito elétrico da Figura 1 abaixo, assinale a alternativa que representa a equação diferencial que descreve a tensão no capacitor assumindo condições iniciais iguais a zero.
Figura 1
Figura 1- ALC d²vc(t)/dt² + RC dvc(t)/dt + vc(t) = v(t)
- BRC d²vc(t)/dt² + LC dvc(t)/dt + vc(t) = v(t)
- CLC dvc(t)/dt + Rvc(t) = v(t)
- DRC dvc(t)/dt + Lvc(t) = v(t)
- ER d²vc(t)/dt² + L dvc(t)/dt + Cvc(t) = v(t)
