Questão de Eletrônica — Eletrônica Analógica — FUNDATEC 2023
EletrônicaEletrônica Analógica
- Código
- qq895173
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área: Automação

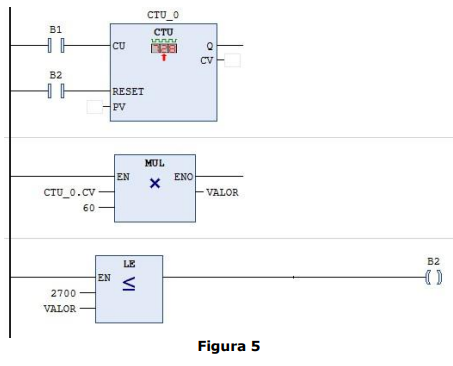

Um projeto construído para um CLP (Controlador Lógico Programável) foi programado em uma linguagem denominada “Ladder”, como apresentado na Figura 5 abaixo. Assinale a alternativa que descreve corretamente o comportamento do sistema.
- AO sistema conta quantas vezes o B1 foi apertado, resetando quando o contador chegar em 60.
- BO sistema funcionará por 270 segundos e depois ficará parado até que o Botão B1 seja ligado e desligado.
- CO sistema contará até 2700 pressionadas em B1 e depois reiniciará o processo, tendo suas variáveis resetadas e a contagem reiniciada.
- DO bloco MUL irá testar se o CTU_0.CV é menor ou igual a 60.
- EO sistema irá ligar o B2 enquanto a variável Valor for menor do que 2700.
