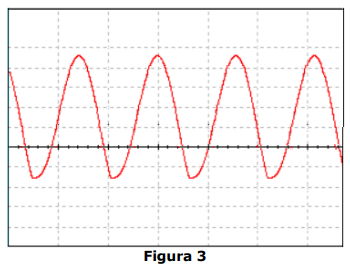

Um sinal foi amostrado em uma tela de osciloscópio, conforme Figura 3 abaixo. As configurações do aparelho utilizado estavam da seguinte forma: Ponteira em 1x, escala horizontal igual a 20 ms/divisão e vertical igual a 750 mV/divisão. Analise a tela postada:
Qual o valor da frequência do sinal, em hertz (Hz), e o nível DC do sinal, em Volts (V)?
Qual o valor da frequência do sinal, em hertz (Hz), e o nível DC do sinal, em Volts (V)?- A24 Hz e 0.500 V.
- B52 Hz e 1.450 V.
- C12 Hz e 0.950 V.
- D32 Hz e 1.125 V.
- E9 Hz e 0.770 V.
