Questão de Eletricidade — Circuitos de Corrente Contínua e de Corrente Alternada — FUNDATEC 2023

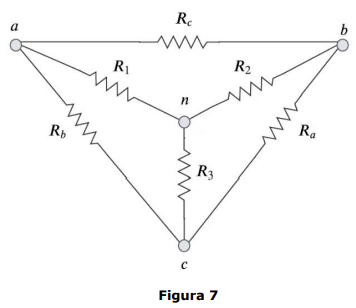

Em alguns circuitos elétricos, os resistores não estão em uma associação em série, nem em paralelo. É o caso das redes ípsilon (Υ) e delta (Δ). É comum transformar de uma rede para outra para conseguir resolver esses circuitos. A Figura 7 abaixo ilustra as duas redes superpostas:Considere que R₁ = R₂ = R₃ = 100 Ω. Qual é o valor das resistências de Ra, Rb e Rc?

1. ARa = 100 Ω; Rb = 100 Ω; Rc = 100 Ω.
2. BRa = 300 Ω; Rb = 300 Ω; Rc = 300 Ω.
3. CRa = 100 Ω; Rb = 10 Ω; Rc = 1 Ω.
4. DRa = 200 Ω; Rb = 200 Ω; Rc = 200 Ω.
5. ERa = 10 Ω; Rb = 10 Ω; Rc = 10 Ω.
